SMA, 母头, 直形, 微带线免焊式, PCB带隧道连接器(不锈钢), 带.020"针, 适配微带线免焊式电路板, 工作至26.5 GHz
主要信息
收藏
● 特性阻抗：50 Ω
● 频率范围：DC - 26.5 GHz
● 电压驻波比：1.30 最大 @ 26.5 GHz
● 插入损耗：≤ 0.31 dB @ 26.5 GHz
● 耐插拔次数：≥ 500 次
● 外导体材料：不锈钢
● 电气性能优良
● 高可靠性结构设计
● 免焊、可拆卸式结构设计
● 适配：微带线免焊式电路板
型号：SMA-S-PF-HPP-ST-TP0315-02
类型：接板连接器
系列介绍
SMA系列射频同轴连接器的工作频率最高可达27GHz，采用可靠的螺纹连接方式，广泛应用于通讯、测试、汽车、卫星、雷达、射电天文等领域。介质采用聚四氟乙烯/PTFE；结构简单，体积小，能在较高频率下工作，界面兼容3.5 mm、2.92 mm、SMK、K系列连接器。
产品描述
型号：SMA-S-PF-HPP-ST-TP0315-02
适配：微带线免焊式电路板
电气特性
| ● 特性阻抗：50 Ω | ● 绝缘电阻：≥ 5000 MΩ |
| ● 频率范围：DC - 26.5 GHz | ● 介质耐压：≥ 1000 Vrms (海平面) |
| ● 电压驻波比：1.30 最大 @ 26.5 GHz | ● 接触电阻：≤ 3 mΩ (中心导体) |
| ● 插入损耗：≤ 0.31 dB @ 26.5 GHz | ≤ 2 mΩ (外导体) |
机械特性
| ● 界面兼容：3.5 mm、2.92 mm、SMK、K 系列 | ● 中心导体保持力：6 lbs 最小 |
| ● 耐插拔次数：≥ 500 次 | ● 推荐耦合扭矩：7 - 10 lb-in |
环境特性
| ● 温度范围：-65 ℃ to +165 ℃ |
材料及表面处理
| ● 外导体：不锈钢 / 钝化 | ● 绝缘介质：工程塑料 / 本色 |
| ● 中心导体：铍青铜 / 30 μ" 金 |
应用
| ● 产线测试 | ● 电路板(PCB)连接 |
| ● 实验室研发测试 |
特点
| ● 符合RoHS | ● 高可靠性结构设计 |
| ● 电气性能优良 | ● 免焊、可拆卸式结构设计 |
| ● 不锈钢耐插拔设计 |

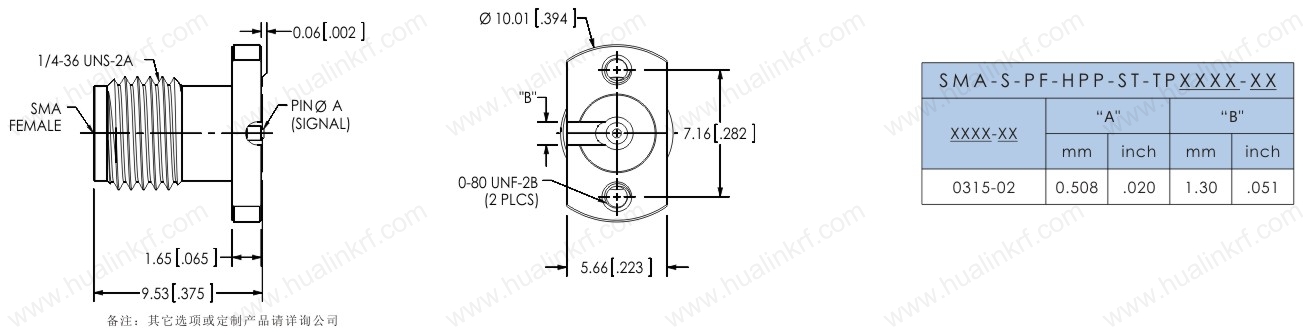

外形图
典型测试数据 (@ 25℃)
被测件：2 PCS SMA 母头 直形连接器 (背靠背)
