2.92 mm, 母头, 直形, 微带线免焊式, PCB连接器(不锈钢), 带.0155"针, 适配微带线免焊式电路板, 工作至40 GHz
主要信息
收藏
● 特性阻抗：50 Ω
● 频率范围：DC - 40 GHz
● 电压驻波比：1.30 最大 @ 40 GHz
● 插入损耗：≤ 0.38 dB @ 40 GHz
● 耐插拔次数：≥ 500 次
● 外导体材料：不锈钢
● 电气性能优良
● 高可靠性结构设计
● 免焊、可拆卸式结构设计
● 适配：微带线免焊式电路板
型号：292-S-PF-HPP-ST-TP0225-01U
类型：接板连接器
系列介绍
2.92 mm系列射频同轴连接器在结构上与3.5 mm系列相似，也是采用可靠的螺纹连接方式，设计尺寸更小，工作频率最高可达40GHz，广泛应用于通讯、精密测试、汽车、卫星、雷达、射电天文等毫米波领域。介质采用空气/Air；结构可靠，体积小，具有更高的精密性和耐磨性，界面兼容SMA、3.5 mm系列连接器。
产品描述
型号：292-S-PF-HPP-ST-TP0225-01U
适配：微带线免焊式电路板
电气特性
| ● 特性阻抗：50 Ω | ● 绝缘电阻：≥ 5000 MΩ |
| ● 频率范围：DC - 40 GHz | ● 介质耐压：≥ 1000 Vrms (海平面) |
| ● 电压驻波比：1.30 最大 @ 40 GHz | ● 接触电阻：≤ 3 mΩ (中心导体) |
| ● 插入损耗：≤ 0.38 dB @ 40 GHz | ≤ 2 mΩ (外导体) |
机械特性
| ● 界面兼容：SMA、3.5 mm、SMK、K 系列 | ● 中心导体保持力：6 lbs 最小 |
| ● 耐插拔次数：≥ 500 次 | ● 推荐耦合扭矩：7 - 8 lb-in |
环境特性
| ● 温度范围：-55 ℃ to +165 ℃ |
材料及表面处理
| ● 外导体：不锈钢 / 钝化 | ● 绝缘介质：工程塑料 / 本色 |
| ● 中心导体：铍青铜 / 30 μ" 金 |
应用
| ● 产线测试 | ● 电路板(PCB)连接 |
| ● 实验室研发测试 |
特点
| ● 符合RoHS | ● 高可靠性结构设计 |
| ● 电气性能优良 | ● 免焊、可拆卸式结构设计 |
| ● 不锈钢耐插拔设计 |

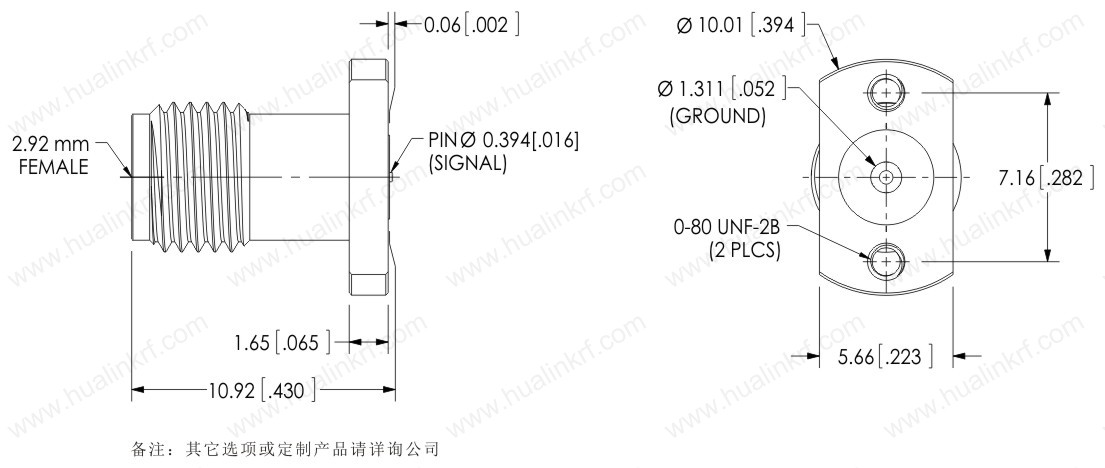

外形图
典型测试数据 (@ 25℃)
被测件：2 PCS 2.92 mm 母头 直形连接器 (背靠背)
