2.92 mm (母头, 直形, 两孔法兰式) 转 2.92 mm (母头, 直形, 两孔法兰式), 常规损耗, 柔性, 1.50 mm 电缆组件(不锈钢), 工作至40 GHz
主要信息
收藏
● 特性阻抗：50 Ω
● 频率范围：DC - 40 GHz
● 电压驻波比：1.30 最大 @ 40 GHz

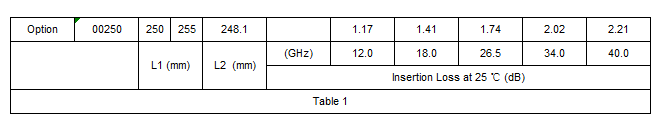

● 插入损耗：见 Table 1
● 耐插拔次数：≥ 500 次
● 外导体材料：不锈钢
● 优良的机械和电气性能
型号：NF047D1-292SSHPF-292SSHPF-XXXXX-A
类型：电缆组件
系列介绍
射频同轴电缆组件是将射频同轴连接器与射频同轴电缆，通过一定的装配方式将两者连接在一起，共同构成一段传输线。
产品描述
型号：NF047D1-292SSHPF-292SSHPF-XXXXX-A
类型：射频跳线
电气特性
| ● 特性阻抗：50 Ω | ● 插入损耗：见 Table 1 |
| ● 频率范围：DC - 40 GHz | ● 绝缘电阻：≥ 1000 MΩ |
| ● 电压驻波比：1.30 最大 @ 6 GHz | ● 介质耐压：≥ 500 Vrms (海平面) |
机械特性
| ● 耐插拔次数：≥ 500 次 | ● 推荐耦合扭矩：7 - 8 lb-in |
环境特性
| ● 温度范围：-40 ℃ to +85 ℃ |
材料及表面处理
| 裸线 | |
| ● 护套：FEP / 蓝色 | ● 特点：常规损耗, 柔性 |
| 连接器 | |
| ● 2.92 mm 母头: 不锈钢 / 钝化 | ● 绝缘介质：工程塑料 / 本色 |
应用
| ● 射频、微波、毫米波测试系统 | ● 基站设备 |
| ● 相控阵雷达、电子战系统 | ● 5G |
特点
| ● 符合RoHS | ● 优良的机械和电气性能 |

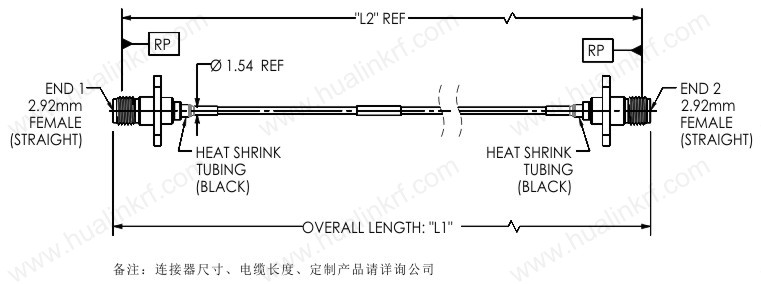

外形图
典型测试数据 (@ 25℃)
被测件：2.92 mm 母头 直形 转 2.92 mm 母头 直形 电缆组件 L1= 250 mm
