SMA (公头, 直形, 贯通式) 转 SMA (公头, 弯形, 贯通式), 常规损耗, 极柔, 2.79 mm 电缆组件(铜质), 工作至6 GHz
主要信息
收藏
● 特性阻抗：50 Ω
● 频率范围：DC - 6 GHz
● 电压驻波比：1.35 最大 @ 6 GHz

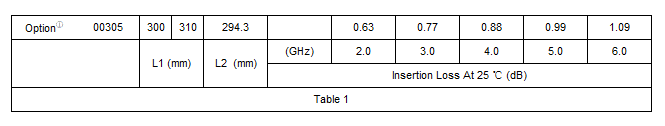

● 插入损耗：见 Table 1
● 耐插拔次数：≥ 500 次
● 外导体材料：黄铜
● 优良的柔软性
● 类型：测试电缆
型号：LMR100S1P-SMAPSFFN-SMAPRFFN-XXXXX-A
类型：电缆组件
系列介绍
射频同轴电缆组件是将射频同轴连接器与射频同轴电缆，通过一定的装配方式将两者连接在一起，共同构成一段传输线。
产品描述
型号：LMR100S1P-SMAPSFFN-SMAPRFFN-XXXXX①-A
类型：测试电缆
电气特性
| ● 特性阻抗：50 Ω | ● 插入损耗：见 Table 1 |
| ● 频率范围：DC - 6 GHz | ● 介质耐压：≥ 500 Vrms (海平面) |
| ● 电压驻波比：1.35 最大 @ 6 GHz |
机械特性
| ● 耐插拔次数：≥ 500 次 (两端) |
环境特性
| ● 温度范围：-40 ℃ to +85 ℃ |
材料及表面处理
| 裸线 | |
| ● 护套：TPE / 黑色 | ● 特点：常规损耗, 极柔 |
| 连接器 (两端) | |
| ● 耦合螺母：黄铜 / 镀金 | ● 中心导体：黄铜 / 镀金 |
| ● 外导体：黄铜 / 镀金 | ● 绝缘介质：工程塑料 / 本色 |
应用
| ● 移动通信设备 | ● 基站设备 |
| ● 传输设备 |
特点
| ● 符合RoHS | ● 高品质 |
| ● 优良的柔软性 |

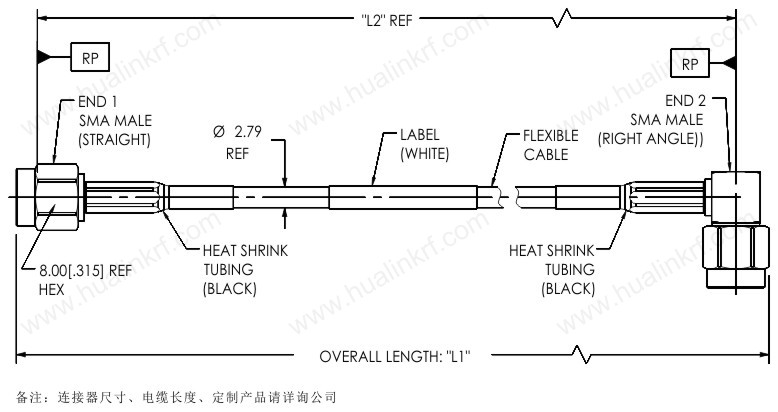

外形图
典型测试数据 (@ 25℃)
被测件：SMA 公头 直形 转 SMA 公头 弯形 电缆组件(LI = 300 mm)
