SMA (公头, 直形, 贯通式) 转 SMA(公头, 弯形, 贯通式), 低损耗, 柔性, 5.20 mm 电缆组件(不锈钢), 工作至18 GHz
主要信息
收藏
● 特性阻抗：50 Ω
● 频率范围：DC - 18 GHz
● 电压驻波比：1.35 最大 @ 18 GHz

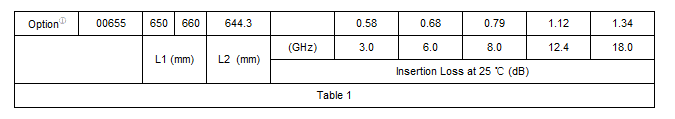

● 插入损耗：见 Table 1
● 耐插拔次数：≥ 500 次
● 外导体材料：不锈钢
● 弯曲和温度稳相性能优异
● 类型：测试电缆
型号：LFW16M1-SMAPSHPP-SMAPRHPP-XXXXX-A
类型：电缆组件
系列介绍
射频同轴电缆组件是将射频同轴连接器与射频同轴电缆，通过一定的装配方式将两者连接在一起，共同构成一段传输线。
产品描述
型号：LFW16M1-SMAPSHPP-SMAPRHPP-XXXXX①-A
类型：测试电缆
电气特性
| ● 特性阻抗：50 Ω | ● 插入损耗：见 Table 1 |
| ● 频率范围：DC - 18 GHz | ● 绝缘电阻：≥ 1000 MΩ |
| ● 电压驻波比：1.35 最大 @ 18 GHz | ● 介质耐压：≥ 750 Vrms (海平面) |
机械特性
| ● 耐插拔次数：≥ 500 次 (两端) | ● 耦合螺母保持力：60 lbs 最小 |
| ● 推荐耦合扭矩：7 - 8 lb-in |
环境特性
| ● 温度范围：-40 ℃ to +85 ℃ |
材料及表面处理
| 裸线 | |
| ● 护套：FEP / 蓝色 | ● 特点：低损耗, 柔性 |
| 连接器 (两端) | |
| ● 耦合螺母：不锈钢 / 钝化 | ● 中心导体：黄铜 / 镀金 |
| ● 外导体：不锈钢 / 钝化 | ● 绝缘介质：工程塑料 / 本色 |
应用
| ● 射频、微波、毫米波测试系统 | ● 实验室日常測试、网络分析仪测试 |
| ● 手机基站的现场测试 | ● 大批量生产线测试 |
特点
| ● 符合RoHS | ● 使用寿命长 |
| ● 屏蔽性好 | ● 弯曲和温度稳相性能优异 |

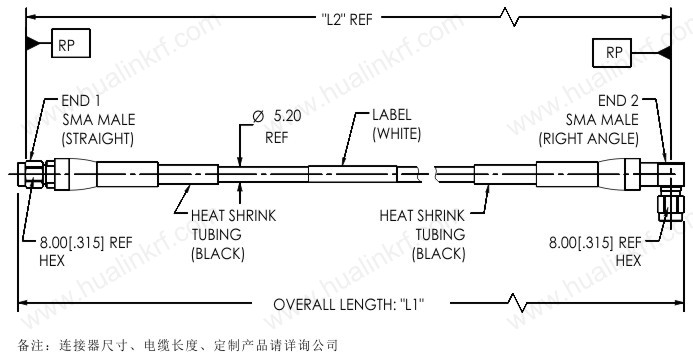

外形图
典型测试数据 (@ 25℃)
被测件：SMA 公头 直形 To SMA 公头 弯形 电缆组件 L1= 650 mm
